产品介绍

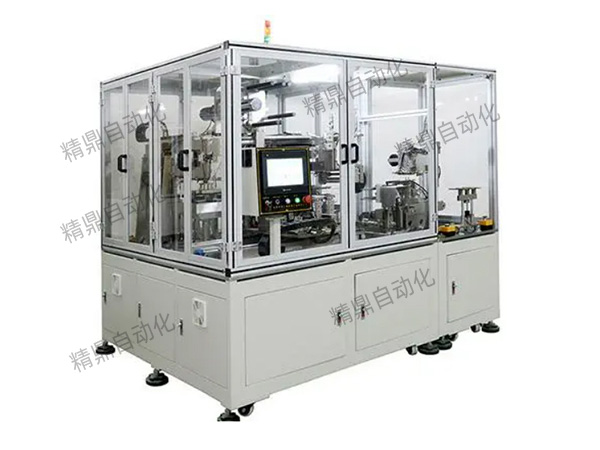

该设备应用于叠片工艺的锂电池电芯叠片工。

将正负极及隔膜通过Z字形方式叠放在一起。人工将正负极片堆放在弹匣内，隔膜卷料放在放卷张力机构上，机械手自动将极片吸到叠片台，按工艺顺序叠放完成工作，机械手自动夹取叠好电芯，切断机构自动切断隔膜，机械手将电芯夹放在贴胶台上，贴胶机构自动U形贴胶，贴胶好的电芯，机械手夹取堆叠在收料台上。切断的隔膜反吹到叠片台，叠片台纠正隔膜，继续进行叠片。

该设备机械手自动吸片，进行第二次机械定位，具有叠片效率高，叠片精度高的特点。

设备设计叠片电芯尺寸：200mmX200mm。其它尺寸可非标订做。

该设备适合试验室叠片锂电池的研发和样品制作。

卷料隔膜自动张力控制，隔膜自动纠偏。叠片台伺服控制左右移动，实现Z字叠片。

PLC控制，触摸屏操作，各项参数可在屏上设定。

设备结构紧凑，操作简单，维修方便。



功能特点

Ø 叠片台伺服控制左右移动，实现Z字叠片。

Ø 隔膜卷料供料，采用3英寸气胀轴，自动纠偏，自动张力控制。张力大小可调。

Ø 极片弹匣上料，正负极粉开，自动控制极片高度，方便机械手取料。

Ø 二次机械定位，机械手自动吸片，自动层叠。

Ø 有多重防重片功能，隔膜等有除静电装置

Ø 叠片层数预先设定，叠片完成，机械手夹紧叠片电芯，自动切断隔膜，机械手转移电芯。

Ø 采用热切丝自动切断隔膜

Ø 切断的隔膜通过反吹和真空吸板的叠片台纠正隔膜，继续叠片

Ø 电芯在贴胶台自动贴胶。贴胶位置和数量可设定。

Ø 采用伺服U形贴胶，保护表面隔膜不损伤。

Ø 贴胶好的电芯，机械手下料，进行堆叠，人工取走。

Ø PLC控制，触摸屏操作，各项参数可在屏上设定

Ø 叠片尺寸变化可通过更换定位夹具实现。

Ø 带吸粉机构，有效防止叠片过程中的粉尘污染。

Ø 叠片整齐度好，适用电池尺寸范围较宽。

Ø 操作简单方便，安全可靠

技术参数

规格型号	JD-ZDP-200(电芯尺寸）
电源	三相 380V,/50Hz
功率	10KW
叠片电芯尺寸	200mmX200mm
叠片层数	可设定
隔膜卷径	Max300mm
气胀轴	3英寸
正负极片供料	弹匣机构，正负极粉开
切膜方式	自动切断
叠片速度	1.5-2秒/片
出料方式	机械手夹出堆叠，人工取走
叠片整体对齐精度	±0.5mm
贴胶方式	U形自动贴胶
压缩空气	0.5-0.8Mpa
设备外形尺寸	长X宽X高：2400mmX2000mmX2000mm
重量	2000Kg
