产品介绍

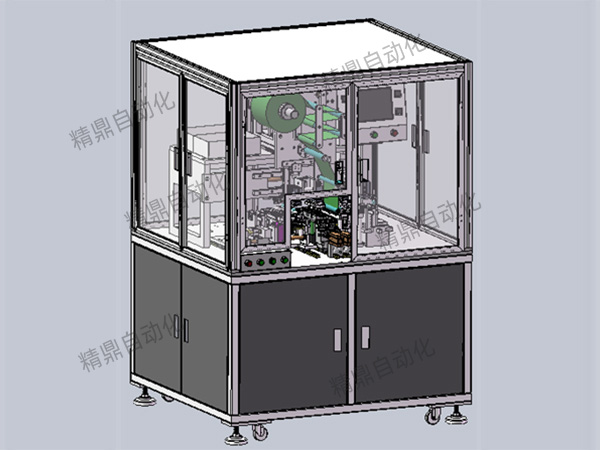

该设备应用于叠片工艺的锂电池电芯生产，将正负极及隔膜通过Z字形方式叠放在一起，并留有多余隔膜方便人工卷绕包电芯。人工将正负极片放在对应的上料工位，隔膜卷料放在放卷张力机构上，机械手自动将极片按工艺顺序叠放完成工作。

该设备实现人工装片，后续极片位置校正和叠片过程采用自动完成。具有叠片效率高，叠片精度高的特点。设备设计叠片电芯尺寸：200mmX200mm。其它尺寸可非标订做。

该设备适合试验室锂电池的研发和样品制作。

该设备采用单立板悬臂支撑结构。

卷料隔膜自动张力控制，电机驱动隔膜左右移动，实现Z字叠片。

PLC控制，触摸屏操作，各项参数可在屏上设定。

设备结构紧凑，操作简单，维修方便。



功能特点

Ø 整机立板式结构。叠片台左右移动，实现Z字叠片。

Ø 隔膜卷料供料，采用3英寸气胀轴，自动张力控制。张力大小可调。

Ø 极片人工上料，机械定位，人工导正。机械手自动吸片，自动层叠。

Ø 叠片层数预先设定，叠片完成，自动切断隔膜，机械手送出。

Ø PLC控制，触摸屏操作，各项参数可在屏上设定

Ø 叠片尺寸变化可通过调节定位夹具实现，调节范围大。

Ø 叠片整齐度好，适用电池尺寸范围较宽。

Ø 操作简单方便，安全可靠

技术参数

规格型号	JD-BDP-200(电芯尺寸）
电源	AC220V,/50Hz
功率	3KW
叠片电芯尺寸	200mmX200mm
叠片层数	可设定
隔膜卷径	Max250mm
气胀轴	3英寸
切膜方式	自动切断
叠片速度	1.5-2秒/片
出料方式	机械手夹出，人工接料
叠片精度	±0.5mm
压缩空气	0.5-0.8Mpa
设备外形尺寸	长X宽X高：1500mmX1000mmX1600mm
重量	800Kg
