产品介绍

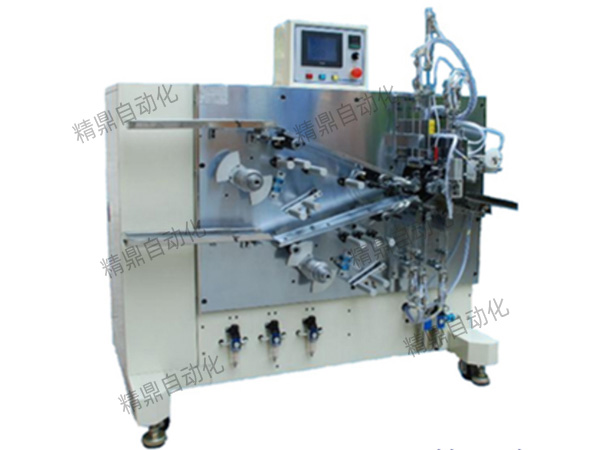

该设备主要用于圆柱型锂电池极片的自动卷绕成型工序。
该设备是将分条后合适的正极，隔膜，负极片按照顺序，卷绕成圆形电芯。
卷针采用园形对插式，卷针直径：φ3.5mm（标配）。
极片片式人工上料，导向板导向，人工送入卷针。隔膜卷料上料，自动拉膜，插针自动卷绕。
PLC控制，触摸屏操作，各项参数可在屏上设定。
设备结构紧凑，操作简单，维修方便。
功能特点
Ø 整机立板式结构。
Ø 隔膜卷料供料，采用3英寸气胀轴，被动式张力控制。张力大小可调。
Ø 极片片式人工上料，导向板导正，人工送入卷针，卷绕过程真空辅助吸片。
Ø 卷针采用园形对插式。
Ø 卷针一侧可自动退回，一侧可拔出，卷绕速度可设定。
Ø 卷绕电芯尺寸兼容性设计，直径¢17mm-¢32mm，更换卷针实现
Ø PLC控制，触摸屏操作，各项参数可在屏上设定
Ø 卷绕整齐度好，适用电池尺寸范围较宽。
Ø 操作简单方便，安全可靠
技术参数
|
规格型号 |
JD-YJR-18(电芯直径） |
|
电源 |
AC220V,/50Hz |
|
功率 |
1.5KW |
|
卷绕电芯尺寸 |
直径¢17mm-¢32mm，高度：25mm-70mm |
|
导槽长度 |
≤1000mm |
|
切膜方式 |
自动切断 |
|
卷绕速度 |
Max300r/min，可设定 |
|
隔膜卷径 |
Max250mm |
|
卷绕精度 |
±0.25mm |
|
卷针结构 |
对插式园形卷针，标配：φ3.5mm |
|
压缩空气 |
0.5-0.8Mpa |
|
设备外形尺寸 |
长X宽X高：1600mmX1200mmX1600mm |
|
重量 |
300Kg |
