发表时间：2024-06-13 15:09:38浏览量：294【小中大】
产品功能：

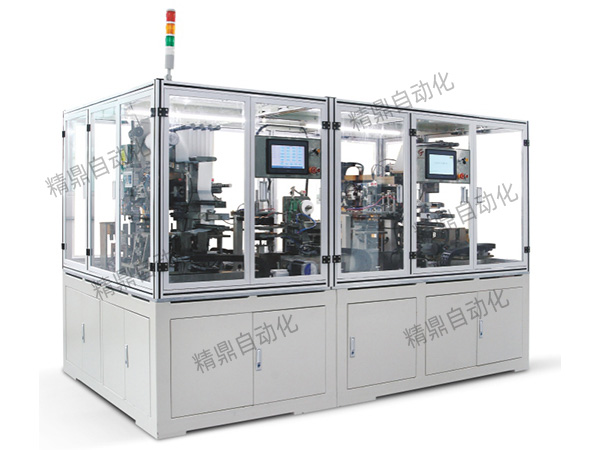

本设备主要用于方型锂离子动力电池电芯的Z字形叠片。
设备为双叠片工位高速叠片机，功能模块包括极片上料模块、极片视觉定位、叠片工位、收尾卷（功能可屏蔽）、侧贴胶、下料等。
工作流程：
隔膜自动放卷，经过过辊和恒定张力引入叠片台，叠片台牵引隔膜往复切换，正负极吸盘机械手分别把正/负极片从料槽取出，经过CCD精密纠正定位及超声波传感器检测是否重片后放入叠片台进行堆叠，达到设定层叠数后，通过机械手转移电芯至热切位，热切后叠片台重新叠片，机械手转移电芯至贴胶贴码机构；下料到对应位置，人工下料。
技术参数：
|
项目 |
规 格 |
|
外形尺寸 |
L5200 x W2200 x H2500mm（尺寸供参考，以具体设计为准） |
|
重量/承重 |
约5000KG；> 500Kg/M 2 |
|
电源 |
电压 ：AC380V±10％；三相五线；功率：28KVA；频率：50Hz |
|
压缩空气 |
压力 ：0.5~0.7MPa(5kgf~7kgf/cm 2)；使用量 ：400L/min；干燥空气 |
|
温度/湿度 |
5~35℃； 5~55% |
|
空气/尘埃 |
不含盐分气体、有毒及腐蚀性气体；应没有导电性尘埃 |
|
真空 |
-- |
|
磁界及震动 |
应没有影响装置的磁界；应没有冲击及有感明显震动 |
