产品介绍

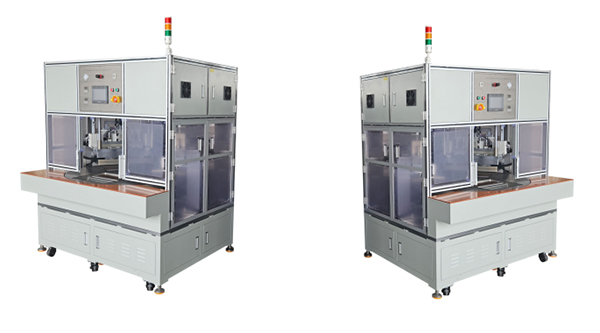

该设备应用于软包装锂电池的真空封装工序。
本机采用转盘式设计，可实现人工上下料、自动抽真空排气、刺穿排液、加热封口、切边等功能。
设备工作腔室真空度保持度好，封口效果优质，电池成品平整度好。
PLC控制，触摸屏操作，各项参数可在屏上设定。
设备结构紧凑，操作简单，维修方便。
功能特点
Ø 三工位转盘式结构，单组刺穿、真空热封、切边。
Ø 电池抽真空压板采用弹簧和气缸配合压紧，在电池品种更换频繁的情况下，也能保证抽真空电池更平整。
Ø 电解液回收槽，容易清洁回收电解液。
Ø 抽真空管道带电解液过滤装置，能有效保护电解液回流到真空系统，对真空系统进行腐蚀。
Ø 上封条采用气缸双连杆结构，能有效的保证上封条运行的平行。
Ø 刺刀离封条距离在15 mm，可调整位置。刺刀布置密集，对封口大小电池通用。
Ø 上下封头有自动导正功能，封边距离电芯包装盒边缘不超过0.5mm。
Ø 带切边功能，封口后，切除多余的边，防止电解液对电芯污染。
Ø 触摸屏上有错误显示功能。
Ø 有手动功能，方便调机。
Ø PLC控制，HMI操作，封口压力和时间可调。
技术参数
|
规格型号 |
JD-ZZF-XXX(电芯最大封装尺寸）-002 如：JD-ZZF-350-002 |
|
电源 |
AC220V,/50Hz |
|
功率 |
3KW |
|
封头尺寸 |
≤350mm |
|
封头 |
硬封，封头宽度≤6mm |
|
封头温度 |
Max.250℃，可自由设定，精度±3℃ |
|
适用电池 |
Max.L320*W200mm，Min.L50*W40mm |
|
封口压力 |
Max.300kg·f |
|
热封时间 |
0.1s~99s可调，推荐设定3-4s |
|
刺刀 |
金属刺针刺穿 |
|
切刀 |
SKD11,长度：350mm |
|
真空度 |
≥-95Kpa |
|
真 空 源 |
-100Kp，流量≥8L/Min |
|
参考产能 |
100-300pcs/h，视操作人员熟练程度和真空延迟时间决定 |
|
压缩空气 |
0.5-0.8Mpa |
|
设备外形尺寸 |
长X宽X高：1600mmX1500mmX1800mm |
|
重量 |
450Kg |
