产品介绍

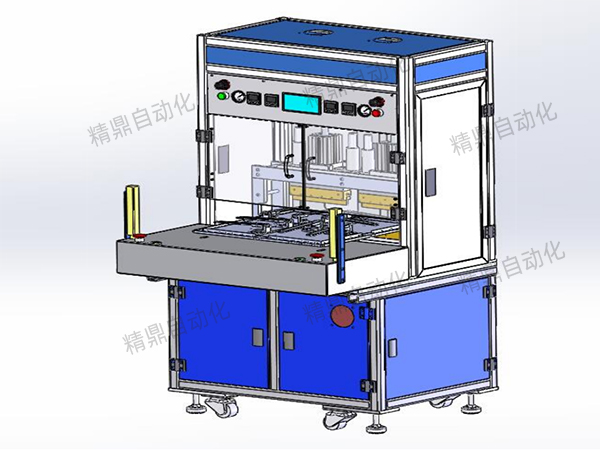

该设备应用于软包装锂电池铝塑膜封装工序。
该设备是一款应用于软包装锂电池顶侧封的加热型封口设备。
该设备采用四工位转盘式结构设计，通过电热管加热封头，使铝塑膜在设定压力下实现接触封装。
可一台设备实现电池的顶封、侧封工艺。
方便高效。建议设备放置于干燥间使用。
PLC控制，触摸屏操作，各项参数可在屏上设定。
设备结构紧凑，操作简单，维修方便。
功能特点
Ø 适用于单头出极耳的软包电池顶封、侧封工艺。
Ø 四工位转盘式结构，人工上、下料，夹具夹持电池。
Ø 电热管加热封头，上、下封头温度精准独立控制，封口效果优异。
Ø 气缸控制封头热压合，压力可调。
Ø 顶封封口方式可选软封或硬封，封口保持时间可调。
Ø 配置门禁和安全光栅，启动按钮采用双启动模式，保护操作人员安全。
Ø 采用PLC控制，触摸屏操作时，各项参数可在屏上设定
技术参数
|
规格型号 |
JD-DCF-XXX(电芯最大封装尺寸）-001，如：JD-DCF-200-001 |
|
电源 |
AC220V,/50Hz |
|
功率 |
3KW |
|
封头尺寸 |
≤200mm |
|
顶封封头 |
采用软封（硅胶）或者开槽硬封，封头宽度≤4mm |
|
侧封封头 |
硬封，封头宽度≤6mm |
|
封头温度 |
Max.250℃，可自由设定，精度±2.5℃ |
|
适用电池 |
Max.L180*W150mm，Min.L50*W40mm |
|
封口压力 |
Max.200kg·f |
|
热封时间 |
0.1s~99s可调，推荐设定3-4s |
|
参考产能 |
200-400pcs/h，视操作人员熟练程度决定 |
|
压缩空气 |
0.5-0.8Mpa |
|
设备外形尺寸 |
长X宽X高：1200mmX1200mmX1650mm |
|
重量 |
300Kg |
