产品介绍
该设备应用于锂电池注液工序的环境保护。是提供一种无氧无水的环境设备。

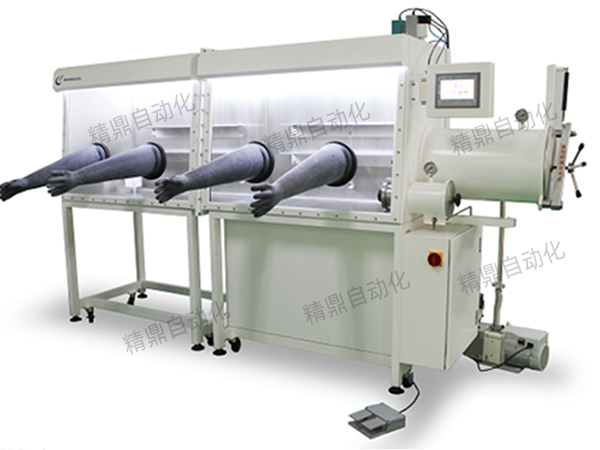

本手套箱系统为2人单面操作，一体式设计，包括手套箱箱体、单柱循环净化系统，水氧分析仪、真空系统等。
该设备主要由箱体，过渡仓, 真空系统，循环净化再生系统，控制系统等组成。
控制系统采用西门子PLC及触摸屏操作系统，操作界面直观简便。
手套箱箱体带有倾斜的可拆卸的高透安全玻璃前窗和丁基橡胶手套等。
箱体采用钢板焊接，里面镜面不锈钢，窗口玻璃采用钢化玻璃。
PLC控制，触摸屏操作，各项参数可在屏上设定。
密封性能好，安全稳定。
功能特点
Ø 自动控制箱体内的气压，检测，净化，还原。
Ø 闭环控制箱体内气体循环，过渡仓可抽真空。
Ø 箱体内清洗自动控制，节约气体，对操作环境安全可靠。
Ø 密封性能优越，更换方便。
Ø 自动检测箱体内的水氧含量，自动记录系统数据
Ø 配置国际知名品牌组件。
Ø 采用PLC控制，触摸屏操作时，各项参数可在屏上设定
技术参数
|
规格型号 |
JD-STX-XXX(工位数量） |
|
电源 |
AC220V,/50Hz |
|
功率 |
3KW（不含其它内置设备，仪器仪表） |
|
封闭箱体材质 |
SUS304不锈钢，厚度：3mm |
|
单节手套箱尺寸 |
单面操作：L1200mmXH900mmXW1050mm |
|
双面操作：L1200mmXH1200mmXW1050mm |
|
|
大过渡仓 |
直径：¢360mm，长度：600mm |
|
小过渡仓 |
直径：¢150mm，长度：300mm |
|
净化系统 |
SUS304不锈钢，可再生净化材料 |
|
循环管道 |
SUS304不锈钢，DN40 |
|
手套口 |
硬铝合金 |
|
照明系统 |
操作者前上窗 |
|
压力控制 |
PLC自动控制，工作压力可设定 |
|
吸附装置 |
SUS304不锈钢，可更新填充净化材料 |
|
水，氧浓度 |
≤1ppm |
|
循环再生 |
自动再生程序控制 |
|
工作气体 |
氮气，氩气，氦气等惰性气体 |
|
真空泵 |
流量：8m3/h |
|
压缩空气 |
0.5-0.8Mpa |
|
设备外形尺寸 |
长X宽X高：3000mmX900mmX1750mm |
|
重量 |
450Kg |
