产品介绍

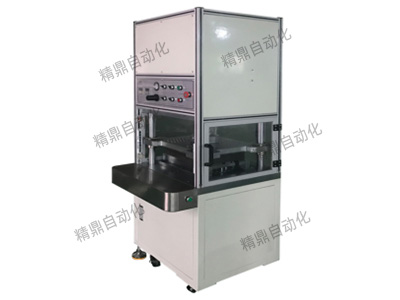

该设备应用于软包装锂电池铝塑膜冲壳成型工序。

手工将切好的铝膜片放入模具内定位，双手按起动按钮，机器自动完成冲壳过程。

该设备采用气液增压缸实现冲压缩需要的压力。根据模具大小，确定增压缸的压力, 有5T,10T等。

采用三片模结构。铝塑膜单坑，双坑由模具结构决定。

冲坑深度由下面的倍力缸或伺服决定。伺服控制的可直接在触摸屏设定冲坑深度。倍力缸的需人工调节深度。

手动控制或PLC控制，触摸屏操作，各项参数可在屏上设定。（可选择）

设备结构紧凑，操作简单，维修方便。

功能特点

Ø 该设备有桌上式和落地式，供客户选择。

Ø 采用四导柱结构，上下滑动顺畅，精度高

Ø 采用气液增压缸提供缩需要的压力。压力大小根据电芯尺寸确定，有3T,5T,10T等。

Ø 采用三片模结构，更换模具方便快捷。

Ø 采用伺服冲深时，各参数可在触摸屏上设定。

Ø 成型后产品各角位及周边无鱼尾纹和破损。

Ø 采用双手启动，安全光栅保护，安全可靠

Ø 如采用PLC控制，触摸屏操作时，各项参数可在屏上设定

Ø 操作简单方便，安全可靠

技术参数

规格型号	JD-SCK-XXX(电芯最大长度尺寸）
电源	AC220V,/50Hz
功率	2KW
冲坑尺寸	300mmX200mm
模具表面粗糙度	Ra≤0.4
上下模板平面度	≤0.02mm
模芯平面度	≤0.02mm
压缩空气	0.5-0.8Mpa
设备外形尺寸	长X宽X高：700mmX650mmX2000mm
重量	300Kg
