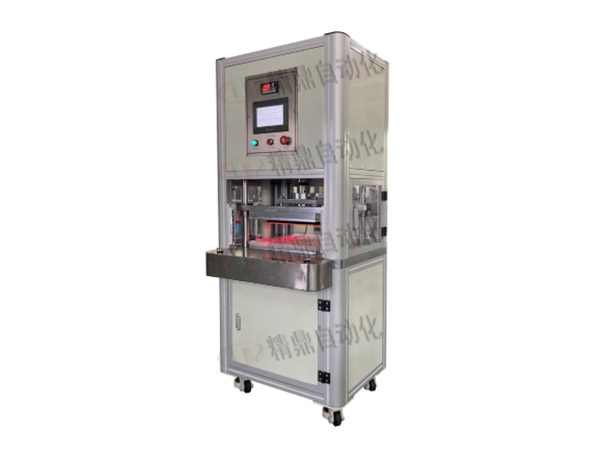

伺服型冲片模切机（JD-SCP-400）

发表时间：2024-05-27 16:59:10浏览量：255【小中大】

产品介绍

该设备主要用于锂电池极片裁切后的模切工序。

裁切后的极片，通过刀模，模切成电芯需要的极片尺寸。

采用刀模方式，通过上面施压的方式，将大片极片冲切成电芯尺寸。

正负极片需要配不同的刀模。

功能特点

Ø 卷料或片式供料，刀板模进行模切

Ø 可调行程气缸或气液增压缸驱动。压力和行程可调

Ø 刀板模模切，更换方便

Ø 毛刺小，无掉粉，无压痕等外观不良

Ø 操作简单方便，安全可靠

技术参数

规格型号

JD-JMQ-XXX(模板大小）

电源

AC220V,/50Hz

功率

200W

模切压力

3T、5T、10T(选配）

模板面积大小

根据客户要求（300mm、400mm、500mm等）

模切精度

±0.1mm

压缩空气

0.5-0.8Mpa

设备外形尺寸

长X宽X高：根据型号提供具体参数（桌上式和落地式）

重量

根据型号提供具体参数
