产品介绍

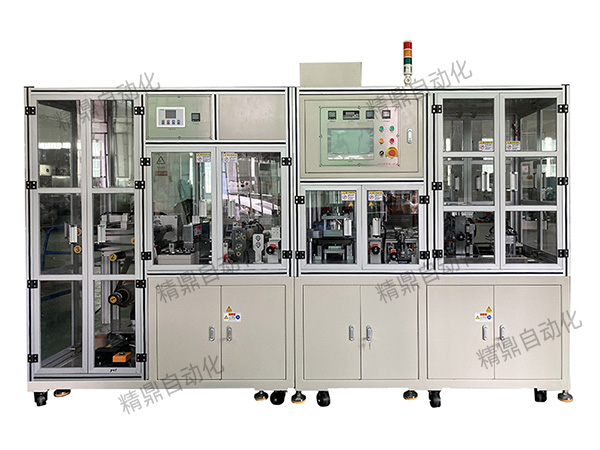

该设备应用于软包装锂电池铝塑膜冲壳成型工序。
设备具有铝塑膜卷料自动放卷，自动冲壳，定长裁切制片，壳体排出等功能。
采用三片模结构。铝塑膜单坑，双坑由模具结构决定。
冲坑深度由下面的伺服控制。可直接在触摸屏设定冲坑深度。
铝塑膜卷料上料，宽度通过电芯尺寸确定。
该设备连续冲坑，机械手自动拉料，自动裁断，顶封边自动裁切。
PLC控制，触摸屏操作，各项参数可在屏上设定。
设备结构紧凑，操作简单，维修方便。
功能特点
Ø 采用四导柱结构，上下滑动顺畅，精度高
Ø 采用气液增压缸或伺服电缸提供缩需要的压力。压力大小根据电芯尺寸确定，有5T,10T等。
Ø 采用三片模结构，更换模具方便快捷。
Ø 采用伺服冲深，冲坑深度可在触摸屏上设定。
Ø 铝塑膜成卷上料，采用3英寸气胀轴，配接带平台
Ø 自动冲坑，机械手自动拉料，自动裁切
Ø 成型后产品各角位及周边无鱼尾纹和破损。
Ø 采用PLC控制，触摸屏操作时，各项参数可在屏上设定
技术参数
|
规格型号 |
JD-ZCK-XXX(电芯最大长度尺寸） |
|
电源 |
AC220V,/50Hz |
|
功率 |
3KW |
|
冲坑尺寸 |
300mmX200mm(根据电芯型号确定） |
|
卷料安装方式 |
3英寸气胀轴 |
|
卷料最大直径 |
¢400mm |
|
伺服冲坑最大机械行程 |
≤15mm |
|
切刀宽度 |
≤300mm |
|
切刀材质 |
SKD11 |
|
机械手拉料最大行程 |
≤300mm（根据电芯型号设计） |
|
模具表面粗糙度 |
Ra≤0.4 |
|
上下模板平面度 |
≤0.02mm |
|
模芯平面度 |
≤0.02mm |
|
压缩空气 |
0.5-0.8Mpa |
|
设备外形尺寸 |
长X宽X高：2500mmX650mmX2000mm |
|
重量 |
2500Kg |
