产品介绍

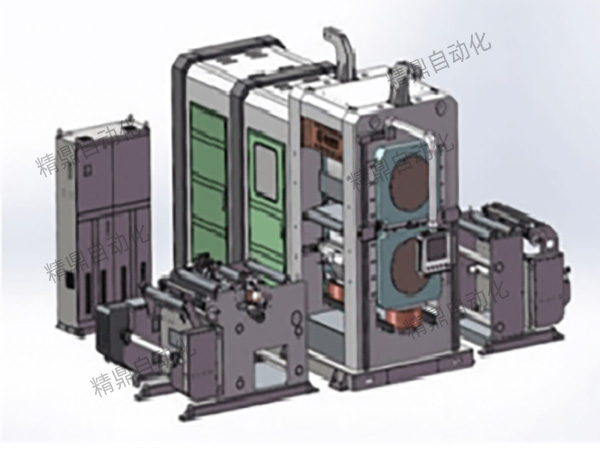

该设备主要用于锂电池的辊压工序。
主要是对涂布烘干的极片进行压实处理，使之达到一定的压实密度。增强活性物质与箔材粘结强度，提高电池能量密度，改善电池性能。
根据压力的大小要求有:：电动对辊机、液压电动对辊机
根据来料有：单辊机（片料）、连续对辊机（卷对卷）
功能特点
Ø 轧辊采用进口9Cr3Mo材料，经热处理表面电镀处理
Ø 辊身淬火硬度HRC65～67，其余部位调质处理HS40-45
Ø 辊身及轴颈部位超声波探伤，探伤标准GB-T13314-2008，A级以上为合格
Ø 整体龙门框架结构，CNC精密加工，保证高精度和高稳定性
Ø 收放卷装置可选配
技术参数
|
规格型号 |
JD-X(辊压方式）GY-XX(辊径）-XX(压辊长度） |
|
电源 |
AC220V, 三相 380V/50Hz (根据辊径大小决定） |
|
功率 |
根据型号提供具体参数 |
|
辊压速度 |
Max5m/min，可调 |
|
轧辊直径 |
根据客户要求（¢100mm、¢200mm、¢300mm、¢400mm等） |
|
轧辊长度 |
根据客户要求（150mm,、 300mm、350mm、450mm等） |
|
轧辊材质 |
9Cr3Mo |
|
轧辊硬度 |
HRC65～67 |
|
径向淬硬层深度 |
8～12mm |
|
圆跳动精度 |
≤±1μm（磨床上检测） |
|
轧辊直线度 |
≤±1μm |
|
两辊直径差 |
≤±0.01mm |
|
辊面粗糙度 |
Ra≤0.4 |
|
装机跳动精度 |
≤±2μm |
|
收料对齐精度 |
±0.5mm（选配） |
|
压缩空气 |
0.5-0.8Mpa |
|
设备外形尺寸 |
长X宽X高：根据型号提供具体参数 |
|
重量 |
根据型号提供具体参数 |
